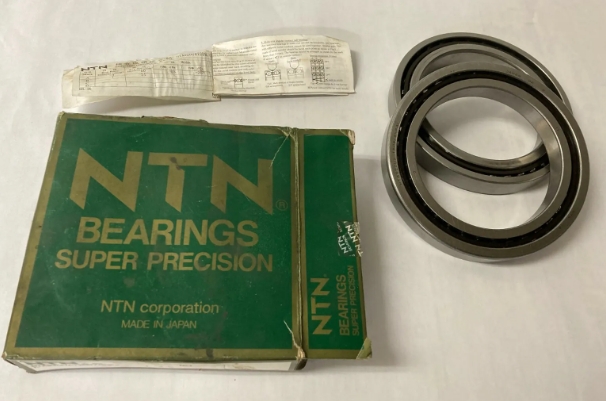

NTN HTA024UT2DB/GNUP-21軸承尺寸、參數與圖紙
| 外形尺寸 (mm) | |
| 軸承內徑 d | 120 |
| 軸承外徑 D | 180 |
| 軸承總厚度 2B | 54 |
| 倒角半徑 rs.min | 2 |
| 倒角半徑 r1s.min | 1 |
| 參考尺寸 (mm) | |
| 內圈外徑 d1 | 143.3 |
| 外圈內徑 D2 | 163.5 |
| 安裝相關尺寸 (mm) | |
| 內圈外徑 da.min | 134 |
| 外圈內徑 Db.max | 172.5 |
| 倒角半徑 ras.max | 2 |
| 倒角半徑 r1as.max | 1 |
| 基本額定載荷（kN） | |
| 額定動載荷 Ca | 75 |
| 額定靜載荷 Coa | 206 |
| 極限軸向載荷（靜止時） | 104 |
| 基本額定載荷 | |
| 額定動載荷 Ca | 7650 |
| 額定靜載荷 Coa | 21000 |
| 極限軸向載荷（靜止時） | 10600 |
| 極限轉速（r/min） | |
| 脂潤滑 | 6700 |
| 油潤滑 | 8300 |
| 其他參數 | |
| 作用點位置 2a | 114.1 |
| 空間容積 | 67 立方厘米 |
| 單列參考重量 | 2.32 kg |
